RC-switch на ATtiny13
uwrteyДата: Четверг, 18.04.2013, 21:20 | Сообщение # 91
Генерал-майор
Группа: Администраторы
Сообщений: 3256
Репутация: 11
Статус: Offline
1) да, он самый
2) это видимо лень было // представьте, что смотрите на микросхему сверху ( слева вверху нога №1 )
3) да, два канала


не успеваю за своими мыслями......

ВитГоДата: Четверг, 18.04.2013, 21:33 | Сообщение # 92
Полковник
Группа: Администраторы
Сообщений: 2422
Репутация: 20
Статус: Offline
может нарисовать схему в diptrace ?

to_Plohish: вы сможете поставить диптрейс ?


Виталий (аka ВитГо)

PlohishДата: Четверг, 18.04.2013, 21:48 | Сообщение # 93
Сержант
Группа: Проверенные
Сообщений: 24
Репутация: 0
Статус: Offline
diptrace ради одной поделки ставить нет особого желания, бог с ним, со схемой вроде разобрались.
В эмуляторе Proteus как бы не всё так гладко как должно быть... я конечно понимаю что эмулятор это как бы не совсем то, но мне казалось что такое простое изделие может эмулироваться достаточно хорошо...

Светодиоды "загораются" нормально только в случае подачи входного сигнала сразу на оба входа... По одному получается какая то лажа...


Сообщение отредактировал Plohish - Четверг, 18.04.2013, 21:51

uwrteyДата: Четверг, 18.04.2013, 22:14 | Сообщение # 94
Генерал-майор
Группа: Администраторы
Сообщений: 3256
Репутация: 11
Статус: Offline
я проверял не настоящим приемником, а делал отдельно генератор ШИМ на МК.
Скоро приедет аппаратура там и проверю и видео сделаю...
если что то не так, то исправлю..


не успеваю за своими мыслями......

Сообщение отредактировал uwrtey - Четверг, 18.04.2013, 22:15

PlohishДата: Четверг, 18.04.2013, 22:46 | Сообщение # 95
Сержант
Группа: Проверенные
Сообщений: 24
Репутация: 0
Статус: Offline
Цитата (uwrtey)
я проверял не настоящим приемником, а делал отдельно генератор ШИМ на МК.
Скоро приедет аппаратура там и проверю и видео сделаю...
если что то не так, то исправлю..


да я не то что вам не верю, просто хочется разобраться... правда я подаю на вход меандр, т.е. длительность импульса равна длительности паузы, но тем не менее...

в тиньке всё должно быть по умолчанию? фьюзы?
я начинающий ковырятель микроконтроллеров, может что то делаю не так?

Добавлено (18.04.2013, 22:46)
---------------------------------------------
на данный момент ситуация выглядит вот так, ссылка ютуб

http://www.youtube.com/watch?v=6PTNbqCASxs


Сообщение отредактировал Plohish - Четверг, 18.04.2013, 23:18

uwrteyДата: Четверг, 18.04.2013, 22:49 | Сообщение # 96
Генерал-майор
Группа: Администраторы
Сообщений: 3256
Репутация: 11
Статус: Offline
Цитата (Plohish)

в тиньке всё должно быть по умолчанию? фьюзы?

ага
Цитата (Plohish)
я начинающий ковырятель микроконтроллеров, может что то делаю не так?

я то же самое могу про себя сказать...
Протеусом я не пользуюсь, так как то, что в нем работает не всегда работает в железе и наоборот.
Лучше все на отладочной плате делать.. ИМХО


не успеваю за своими мыслями......

Сообщение отредактировал uwrtey - Пятница, 19.04.2013, 13:17

PlohishДата: Четверг, 18.04.2013, 23:26 | Сообщение # 97
Сержант
Группа: Проверенные
Сообщений: 24
Репутация: 0
Статус: Offline
Конечно желательно всё в живую, но мне кажется такая простенькая вещь должна и на эмуляторе пахать так как положено...

uwrteyДата: Пятница, 19.04.2013, 13:52 | Сообщение # 98
Генерал-майор
Группа: Администраторы
Сообщений: 3256
Репутация: 11
Статус: Offline
Я тут ни чего не могу сказать...
Я проверял самодельным генератором ШИМ на тини 2313. А это значит, что я и в нем мог допустить ошибку...
Как только приедет аппаратура ( примерно через месяц ) сразу-же проверю и выложу результат.

Добавлено (19.04.2013, 13:52)
---------------------------------------------
Цитата (Plohish)
да я не то что вам не верю, просто хочется разобраться... правда я подаю на вход меандр, т.е. длительность импульса равна длительности паузы, но тем не менее...

на вход RC-SWITCH нужно подавать вот такой сигнал


не успеваю за своими мыслями......

Сообщение отредактировал uwrtey - Пятница, 19.04.2013, 13:53

ВитГоДата: Пятница, 19.04.2013, 18:20 | Сообщение # 99
Полковник
Группа: Администраторы
Сообщений: 2422
Репутация: 20
Статус: Offline
ты лучше напиши в каком положении что включено и в каком что выключено :-)

Виталий (аka ВитГо)

uwrteyДата: Пятница, 19.04.2013, 20:57 | Сообщение # 100
Генерал-майор
Группа: Администраторы
Сообщений: 3256
Репутация: 11
Статус: Offline
если длительность импульса больше 1 мили секунды но меньше 1,5 мс, то нагрузка выключена ( на выходе лог_0 )
а если длительность импульса больше 1,5 мс но меньше 2 мс, то нагрузка включена ( на выходе лог_1 )
частота импульсов 50Гц


не успеваю за своими мыслями......

PlohishДата: Пятница, 19.04.2013, 22:20 | Сообщение # 101
Сержант
Группа: Проверенные
Сообщений: 24
Репутация: 0
Статус: Offline
я же противный и гадкий... smile
сделал сигнал такой как положено, один фиг, когда обе ножки вместе, ключик работает... когда по отдельности - ФИГ!

видео - http://www.youtube.com/watch?v=CU_-u2_bZm8

у меня есть аппаратура, собрать что ли в реале всё...? biggrin

Добавлено (19.04.2013, 22:20)
---------------------------------------------

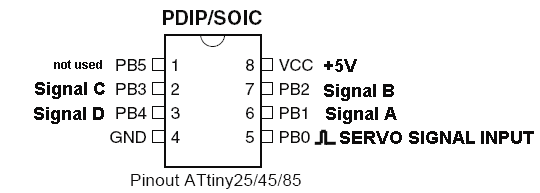

есть "буржуйская" разработка, на тиньке 45, вот она работает как "часики" даже в эмуляции
кстати управляется по одной "верёвке" на 4 устройства





ссылка на оригинал статьи


uwrteyДата: Пятница, 19.04.2013, 23:47 | Сообщение # 102
Генерал-майор
Группа: Администраторы
Сообщений: 3256
Репутация: 11
Статус: Offline
ладно, сейчас код гляну еще разок...
---------------------------------------------

Программу я проверил, все должно работать независимо...

---------------------------------------------
Мне кажется протеус врет...
Судя по Вашему видео МК не реагирует на изменения на контакте PCINT0 ! surprised
А что будет если поменять PCINT0 и PCINT1 местами ?

Предлагаю в Протеусе сделать два независимых генератора на каждый канал и посмотреть, что будет cool


не успеваю за своими мыслями......

Сообщение отредактировал uwrtey - Пятница, 19.04.2013, 23:52

ВитГоДата: Суббота, 20.04.2013, 08:45 | Сообщение # 103
Полковник
Группа: Администраторы
Сообщений: 2422
Репутация: 20
Статус: Offline
нужно проверить в железке...

Виталий (аka ВитГо)

PlohishДата: Суббота, 20.04.2013, 08:58 | Сообщение # 104
Сержант
Группа: Проверенные
Сообщений: 24
Репутация: 0
Статус: Offline
Цитата (Plohish)
А что будет если поменять PCINT0 и PCINT1 местами ?


ничего не будет, картина одинакова...

Цитата (uwrtey)
Предлагаю в Протеусе сделать два независимых генератора на каждый канал и посмотреть, что будет


вот вам и ответ на вопрос, код написан неправильно! вся эта бадяга работает только при условии подачи сигнала на ОБА входа! если на один, то алгоритм обработки НЕ ПРАВИЛЬНЫЙ!

видео - http://www.youtube.com/watch?v=Fv-FOAIKKII


Сообщение отредактировал Plohish - Суббота, 20.04.2013, 09:43

uwrteyДата: Суббота, 20.04.2013, 11:38 | Сообщение # 105
Генерал-майор
Группа: Администраторы
Сообщений: 3256
Репутация: 11
Статус: Offline
Цитата (Plohish)
вот вам и ответ на вопрос, код написан неправильно! вся эта бадяга работает только при условии подачи сигнала на ОБА входа! если на один, то алгоритм обработки НЕ ПРАВИЛЬНЫЙ!


Я видимо изначально не правильно понял Ваш вопрос.

Когда Вы выключаете второй канал, то начинается билеберда.
Этот RC-SWITCH расчитан на два канала. Нельзя подавать сигнал только на один канал!

если вам нужен одноканальный RC-SWITCH, то я напишу в ближайшее время.

По идее правильнее сделать RC-SWITCH, которому будет побарабану сколько каналов из возможных подключено... Но для этого скорее всего придется использовать другой МК.


не успеваю за своими мыслями......

Сообщение отредактировал uwrtey - Суббота, 20.04.2013, 11:46
